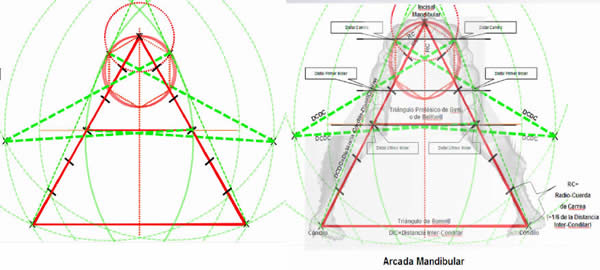

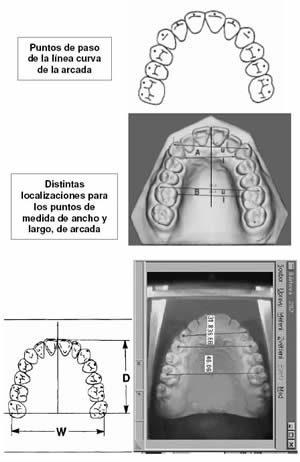

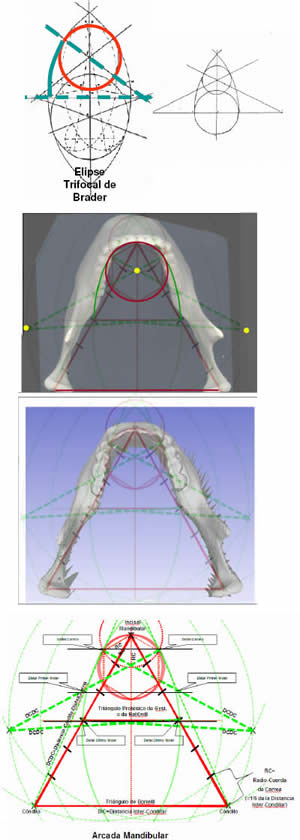

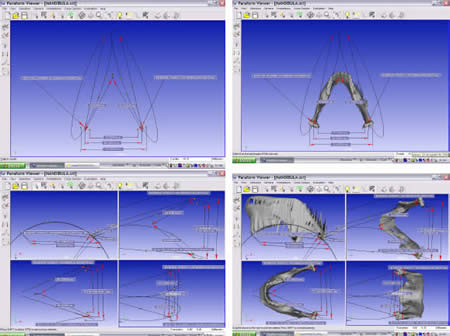

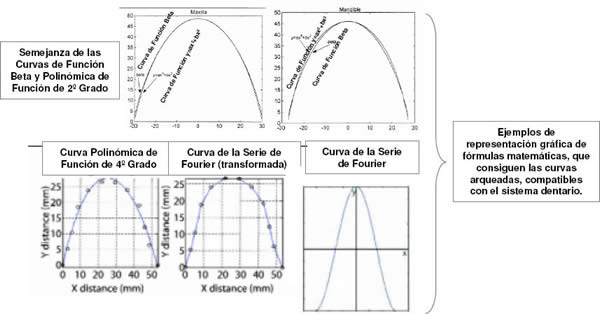

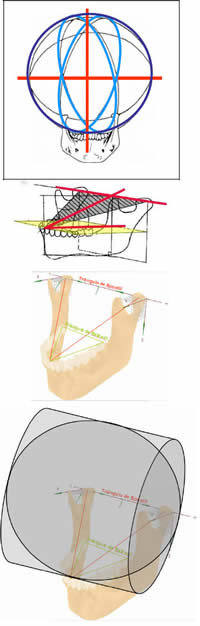

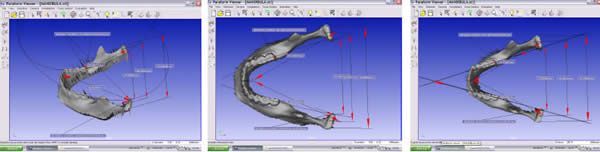

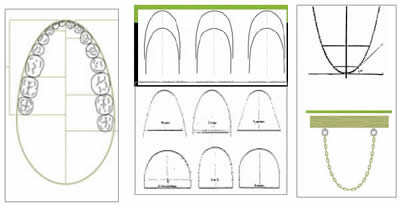

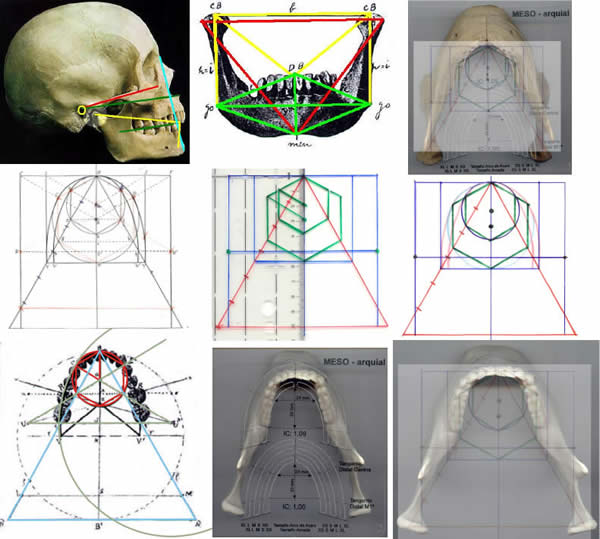

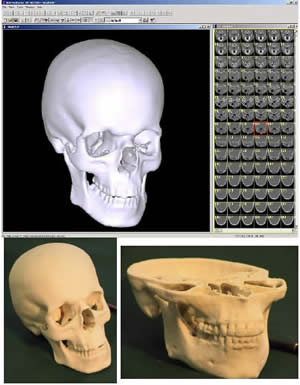

| La oclusión computarizada. 2ª parte.Este artículo pertenece a la categoría: Casos Clínicos Dr. Carlos Acuña Priano Introducción.- ¿Es posible partir de algunos datos concretos, como mediciones milimétricas, del aparato estomatognático, para diseñar el resto de las estructuras, hacia un sistema dentario de oclusión ideal? En la necesaria recolección de reglas geométricas y fórmulas matemáticas que nos permitan digitalizar la oclusión, para la odontología computarizada, realizamos la investigación sobre otras ramas de las ciencias odontológicas, amigas de la oclusodoncia, además de la prostodoncia, como la ortodoncia y la odontología legal y forense. Como nos enseñó Begg, durante miles de años nuestros antepasados evolucionaron con un aparato estomatognático en el que –por atricción-, en amplias arcadas dentales, se perdía, durante toda la vida y de forma rápida y continuada, gran cantidad de volumen dentario (de las superficies masticatorias e interproximales) resultando entonces: un plano oclusal recto y dientes anteriores en relación de borde a borde. Ésta sería la verdadera oclusión biológica que nos correspondería –aún- evolutivamente. Por ello ocurre que la oclusión ideal –en el concepto actual-, siendo una oclusión que intenta compensar la ausencia de atricción, tiene verdaderas dificultades para establecerse, presentándose sólo en el 1% de la población, siendo realmente la maloclusión la normalidad (en el 99% restante), y -por tanto- (podemos decir que) la maloclusión no es una verdadera enfermedad, salvo en un 20% de casos muy graves (con trastor nos de las ATMs y oclusiones traumáticas); pero, en nuestro intento de lograr la perfección del sistema, de evitar la posibilidad de enfermar y mejorar la eficiencia masticatoria, buscamos la oclusión ideal actual, dependiente de un fino equilibrio, adaptada a las condiciones presentes, para nuestros nuevos hábitos de supervivencia, en un medio artificial. Esa será la oclusión que estamos construyendo para las rehabilitaciones orales de nuestros pacientes. Ese problema, de ausencia de la verdadera oclusión biológica (de Begg), se ha configurado en muy pocos años, por el progreso de la civilización, y su diferente actividad masticatoria. Aunque hayan mejorado todos los ámbitos biológicos humanos, aumentando la esperanza de vida y su calidad, se ha provocado la necesidad de una distinta oclusión “biológica”, la llamada mutuamente protegida, como adaptación necesaria al nuevo medio –de alimentación blanda y omnívora-, realizándose una nivelación morfológica y funcional del aparato estomatognático, estableciéndose un delicado y fino equilibrio de compensación neuromuscular, articular y dental, donde existe un predominio de los determinantes posteriores y las guías anteriores, difícil de conseguir y mantener. De aquí ha surgido la necesidad de relacionar la multitud de factores que influyen en ésta oclusión actual, con reglas y formulaciones matemáticas, para que podamos controlar y reproducir esta oclusión ideal y realizar el diseño oclusal, ahora, informáticamente, mediante la ayuda del computador. En nuestros estudios, buscando la digitalización de este aparato, sus reglas, esquemas geométricos y fórmulas matemáticas de diseño, hemos comprobado las enormes ventajas que los medios actuales de alta tecnología nos aportan, con el escaneado tridimensional computarizado y la tomografía volumétrica computarizada. Se consigue así reunir una gran muestra de “cráneos vivos”, a partir de nuestros pacientes, medidos micrométricamente, fácilmente manipulables en la pantalla del ordenador, transparentizables, orientables hacia cualquier punto del espacio, con infinitas posibilidades de utilidad en cefalometría, odontometría y dentometría. Facilitando el estudio de las formas, tamaños, disposiciones y relaciones dentomáxilofaciales. Las técnicas de la nueva odontología computarizada, con las estructuras máxilofaciales y modelos escaneados tridimensionalmente, van a permitir, de forma similar a los actuales análisis cefalométricos por software, la señalización de diferentes puntos o localizaciones predeterminados, sobre dichos registros concretos o virtuales, conseguidos en 3D, y obtener a partir de ellos –automáticamente-, un sistema dentario virtual completo en oclusión óptima; pudiendo – posteriormente- hacer las modificaciones que se consideren necesarias, y materializarlo por CAM (computer aided machining) o RP (rapid prototiping). Para desarrollar el diseño y estudio matemático-geométrico de la oclusión, podemos indicar el análisis de sucesivos elementos, cada uno de ellos con su correspondiente relación con el resto de las estructuras (sistema neuromuscular y bases óseas con sus articulaciones): 1) La forma y tamaño de las arcadas; 2) las curvaturas de compensación del plano oclusal; 3) la posición y disposición de cada diente; y 4) la morfologia de las superficies oclusales. Material y Método.- Investigación documental con revisión de la literatura y análisis de los registros de pacientes de ortodoncia, oclusión y rehabilitación, con sus modelos, fotos, radiografías y escaneado tridimensional. Resultados.- Comenzamos con el tamaño y forma de las arcadas dentarias. Dentro de los cánones de la oclusión ideal, investigando en ortodoncia y prostodoncia la forma y tamaño de las arcadas, desde una visión oclusal, se han descrito infinidad de patrones geométricos para calificar el sistema; entre los más conocidos, se han propuesto la elipse (por G.V.Black, en 1894), la parábola (por E.H.Angle, en 1899), la forma en U (por R.Martin, en 1914), la herradura (por A.Hrdlicka, en 1920), la curva catenaria –cadena colgante de dos puntos- (por M.A.MacConail y E.A.Scher), el óvalo, el ovoide, así como también sus combinaciones, como la establecida con la circunferencia y la elipse (en la curva trifocal de Brader). Las curvas cónicas son las que más se han aproximado; mayormente la elipse, o su combinación con otras. Son curvas originadas por la sección, más o menos inclinada, de un cono (resultando de ese corte una circunferencia, elipse, parábola o hipérbola); asimilándose con facilidad este concepto en odontología, por la aceptación histórica de las curvas de compensación –de Spee y Wilson-, trazadas sobre la superficie de una esfera (Monson), o un cono de base esférica cuya generatríz será su radio. Pero nuestro interés se encuentra en corresponder a estos patrones geométricos, como curvas modelo, datos que los individualicen, relacionándolos con otras medidas craneomaxilares. Así, para cada grupo, se propone una adaptación constitucional, relacionada con otras dimensiones cefalométricas, como los : meso, braqui o dolicoarquial; paralelas a las tipologías media, atlética y pícnica o leptosómica; o normal, cuadrada y estrecha, con otras variantes, abiertas –triangular- o cerradas –ovoidea-. Como en los arcos pentamórficos de Ricketts, utilizados en la ortodoncia clásica, para comparación de las arcadas dentarias, por su semejanza a cinco formas: ovoide angosta, divergente, normal, ovoide y estrecha divergente. En cada caso, han sido establecidas sobre unos límites concretos, que las definen como tales curvas, en una relación o razón de dos longitudes: el alto –o profundidad anteroposterior- y el ancho de las arcadas (a distintos niveles, entre caninos o premolares o molares); como en la clasificación arquiográfica de Cervera; entendiendo su correspondencia cefalométrica, con el largo y ancho, como en el índice cefálico de Izard. También varía, entre los distintos autores, la posición por la que se considera trazada la curva, por el centro de los rebordes alveolares o sobre los dientes: por las caras vestibulares, por las cúspides vestibulares, por los puntos de contacto interproximales, o por los centros de las caras oclusales –sobre incisales, surcos y fosas principales-. Para nuestro estudio tridimensional hemos dispuesto que la curva de la oclusión ideal a confeccionar, debe ser ajustada a la disponibilidad de las bases óseas, estando los dientes formando una arcada que le pude ser paralela, con +3 ó -3mm de diferencia –en el sentido vestíbulo-lingual-, teniendo en cuenta el respeto que merece el espacio neutro para la reposición protética; así, a nivel mandibular, hemos considerado un espacio propio para el paso de la línea curva, comprendido entre la línea formada por la unión de los puntos de contacto y la línea establecida por las cúspides vestibulares (funcionales) posteriores y bordes incisales anteriores. Hasta aquí las semejanzas geométricas solamente son descripciones, calificando cada arcada por su parecido a formas determinadas. Pero, en los últimos años, ha sido posible aplicar -también- ecuaciones matemáticas, que realizan un ajuste numérico, para formular las distintas curvas; habiendo sido comprobadas y destacadas para el tamaño y forma de las arcadas: las curvas exponenciales (por T. Hayasi, en 1957), las series de Fourier (por K.H.Lu, en 1965), las ecuaciones polinómicas de cuarto grado (de K.H.Lu, en 1966), y -más recientemente- las curvas de función cuadrática, curvas de función Beta, o las funciones polinómicas de sexto orden. Revisando la literatura del tema y aplicando la comprobación a nuestros registros, nos decantamos por un trazado geométrico que también será desarrollado matemáticamente y con una concreta relación cráneomaxilar. En un paciente dentado completa o parcialmente, las primeras referencias será los dientes presentes y los rebordes residuales, para –luego- aplicar los patrones de oclusión ideal, comenzando también por la forma y tamaño de arcada. En los totalmente desdentados, toda la oclusión se elabora de novo; siendo aquellos casos que nos sirven como muestra para la aplicación completa del procedimiento. Por la clásica localicación de las curvas de compensación, sobre la esfera de Monson, podría comprenderse la disposición de las superficies oclusales mandibulares, en contacto con la base de un sector cónico de dicha esfera, desde cuyo centro –con una longitud canino-condilar- (o más próxima a la intercondilat), se dibujarán las citadas curvas de Spee y Wilson, mientras que la curva de la arcada de los dientes posteriores, desde una visión oclusal, se trazará con esa misma distancia, pero desde otro centro, situado al otro lado, desde la hemiarcada contralateral, y posicionado sobre la superficie de un cilindro horizontal –en el concepto más clásico de Spee-, cuyo plano curvo –cortando a la esfera de Monson- coincide con las dos hemiarcadas. Esos centros, derecho e izquierdo, distintos al de Monson –que representa su resultante-, los hemos comprobado en nuestros modelos tridimensionales, buscando una norma geométrica, inspirados en los procedimientos establecidos por otros autores: Carrea y Brader. Carrea estableció, tras sus estudios cefalométricos en numerosos cráneos, una unidad de medida odontométrica: el Radio-Cuerda (RC), correspondiente al 1/6 de la distancia bicondilar, -que es uno de los lados del clásico Triángulo de Bonwill-. De esta forma, se puede edificar una oclusión completa desde la desdentación total o parcial, caminando desde los considerados universalmente determinantes posteriores, con el Dr. Peter Neff, hacia el posicionamiento de la bases dentales (cimientos dentales), y luego, las caras oclusales activas (sus techos). Aquí pues, no partimos de considerar una medida universal o agrupada, única para el lado del triángulo, sino que lo individualizamos a la medida propia del paciente. En la mayoría de los articuladores semiajustables trabajamos con una distancia fija. En otros –como el Whip-Mix-, podemos escoger entre tres o más valores. Nosotros rogamos por la elección más exacta posible. Comenzamos así con el elemento móvil y más duro del aparato: la mandíbula. Los puntos generatrices mandibulares de los que se originará el diseño del tamaño y forma de las arcadas, partiendo de los rebordes residuales, son los relacionados con los determinantes oclusales: anteriores (punto incisivo) y posteriores (cóndilos). Buscamos el Triángulo equilátero de Bonwill, donde la Distancia Bi-Condilar –DBC – (eje funcional y lado menos móvil de dicho triángulo), nos relaciona la anchura cráneo-facial particular del paciente, con la forma y tamaño de su arcada dentaria ideal, limitada posteriormente por la base del Triángulo de Balkwill (equilátero que tiene dos lados en línea con el de Bonwill, siendo cualquiera de ellos, cuando se incluye hasta el tercer molar, igual a la mitad de la DBC); ambos triángulos se disponen formando una angulación de 20 a 30º abierta hacia distal, desde su vértice común en interincisal mandibular. Está aquí la clave que nos permite comprobar la individualización del diseño, su correspondencia con el tamaño craneal. En el esquema, hemos analizado la utilidad de los trazados de Brader, combinando la circunferencia y la elipse, en su propuesta de curva trifocal, y las conclusiones exprimidas de las mediciones craneométricas de Carrea. Tomamos -como Carrea- una unidad de medida para todo el diseño: la Distancia Intercondilar o Bicondilar (DBC ó DIC). Consiguiendo de ésta, el denominado Radio-Cuerda (RC), como el sexto de la DBC. Así: RC = DBC / 6 (Radio de la curvatura de arcada de los dientes anteriores) El RC, a nivel mandibular, será la distancia recta entre el punto incisivo, en la línea media, y la cara distal del canino; siendo la cuerda del arco formado por los bordes incisales de central, lateral y canino, que –a su vez- se incluye en la circunferencia construida con dicho radio, señalando la posición de todos los dientes anteriores, desde distal del canino derecho hasta distal del izquierdo. (El trazado de la curvatura de la arcada mandibular se realiza como proyección del triángulo de Bonwill sobre el plano oclusal, siendo éste, en su extensión y límites de la arcada, el llamado triángulo de Balkwill, o protésico de Gysi. Ambos triángulos – como vimos- forman entre sí, un ángulo abierto distalmente de 20 a 30º). En ese plano oclusal, extendido lateralmente desde el triángulo de Balkwill, se localizarán los otros dos centros que dibujarán las curvaturas de la arcada dentaria para los dientes posteriores (premolares y molares). Desde distal de canino y vértice posterior del citado Balkwill, de cada lado, con la distancia canino-condilar, se determina el centro de la curva –correspondiente a los dientes multicuspídeos-, localizado en el lado contralateral. Es así la longitud bicondílea: la distancia de la que partimos para el resto de la construcción oclusal. Junto a la altura labial inferior, en reposo, que nos mantiene como referencia el plano oclusal, por su ángulo de 20 a 30º con el eje intercóndilo- incisomandibular. (Estas angulaciones nos dan -a su vez- la inclinación del incisivo mandibular, con su eje incisoapical a 65º del plano oclusal). Conociendo estos orígenes generales, desarrollamos ahora el procedimiento de trazado de la arcada de forma progresiva. Para establecer el lugar desde donde partir, nos apoyamos en las crestas residuoalveolares, y esta medida bicondilar, recorriendo los siguientes pasos: 1º)LADO DEL TRIÁNGULO DE BONWILL (L. Bonwill).- 2º)LADO DEL TRIÁNGULO DE BALKWILL (LBalkwill).- 3º) RADIO-CUERDA DE CARREA (RC). CURVA DE DIENTES ANTERIORES.- Dividir la DBC –distancia bicondilar o LBonwill- por 6, resultando el Radio- Cuerda de Carrea: unidad que nos permite ahora geométricamente todo el trazado ideal, de las líneas de ambas arcadas dentarias. Para los dientes anteriores, de distal del 3.3. a distal del 4.3, con una circunferencia con centro situado a una distancia RC, desde el punto incisal y sobre la linea media. Dibujando la curva de los bordes incisales de todos los incisivos y caninos mandibulares. Siendo el RC = DBC / 6 = LBonwill / 6 = LBalkwill / 3. 4º) DISTANCIA CANINO-CONDILAR. CURVAS DE LOS DIENTES POSTERIORES. 5º) ARCADA MAXILAR. La curva para los dientes posteriores maxilares se trazará con la distancia de cúspide canina a cóndilo, de forma similar a la mandibular, desde un centro, equidistante esa distancia, a cúspide canina y al punto más distal del ultimo molar, que se marcará a 4 ±2 mm –hacia vestibular- del vértice del Balkwill correspondiente. Conclusiones.- Tras nuestra revisión bibliográfica de las fórmulas y reglas geométricas estudiadas, hemos comprobado la eficacia de los sistemas computarizados, mediante el escaneado tridimensional y el trazado -sobre la pantalla del ordenador- con programas de diseño 3D y visores volumétricos (3DDesign, DrPicza, RapidForm, DeskProto, PfViewer, ParaView, 3DExploration, DeskArtes, 3DDoctor, o Blender). Comprobamos que la nueva tomografía volumétrica, por su registro de todos los datos tridimensionales, es la que nos va a permitir, a partir de nuestros pacientes, definir más exactamente las relaciones geométricas y fórmulas matemáticas existentes para la construcción computarizada de una oclusión ideal. Hemos investigado sobre la primera pauta, en las escalonadas etapas que habrán de describirse en sucesivos próximos artículos: 1) Forma y Tamaño de la Arcada Dentaria; 2) Curvas de Compensación; 3) Posición y Disposición de cada diente; y 4) Morfología Oclusal y Articular. Bibliografía.- -Bowbeer GR. The four dimensions of orthodontic diagnosis–part 1.Funct Orthod. 2006 Winter-Spring;23(1):4-6, 8-10, 12-4 passim. -Kusayama M, Motohashi N, Kuroda T. Relationship between transverse dental anomalies and skeletal asymmetry. Am J Orthod Dentofacial Orthop. 2003 Mar;123(3):329-37. -Battagel JM. Individualized catenary curves: their relationship to arch form and perimeter. Br J Orthod. 1996 Feb;23(1):21-8. -Masztalerz A. Mathematical description of the form of the dental arch. Czas Stomatol. 1981 Mar;34(3):309-13.
